Rola układu kierowniczego w ciężarówce Iveco z perspektywy eksploatacji
Kierowca Iveco oczekuje od auta przede wszystkim przewidywalnego prowadzenia, zwłaszcza pod pełnym obciążeniem i w trudnych warunkach. Układ kierowniczy jest tu kluczowym elementem bezpieczeństwa i komfortu, a stan drążków i przekładni ma bezpośredni wpływ na zmęczenie kierowcy, zużycie opon oraz ryzyko awarii w trasie.
Znaczenie układu kierowniczego w pojeździe o dużej masie
W ciężarówce masa pojazdu, ładunku i naczepy sprawia, że każdy błąd w prowadzeniu lub nagła utrata panowania ma dużo poważniejsze konsekwencje niż w aucie osobowym. Jeśli układ kierowniczy Iveco ma luzy lub pracuje z opóźnieniem, pojazd reaguje wolniej, co wydłuża czas potrzebny na korektę toru jazdy. W połączeniu z dużą drogą hamowania daje to bardzo niekorzystne warunki awaryjnego manewrowania.
Przy pełnym obciążeniu oś kierowana jest dociśnięta, a drążki, końcówki i przekładnia przenoszą znacznie większe siły. Na nierównej drodze każde wybicie w drążku czy przekładni powoduje mikroprzemieszczenia koła względem zamierzonego toru jazdy. Kierowca musi „łapać” auto na kierownicy, szczególnie na koleinach i przy bocznym wietrze, co prowadzi do szybszego zmęczenia i spadku koncentracji.
Im większa masa zestawu, tym większy wpływ ma niewielki luz na kierownicy na stabilność jazdy. Jeśli w samochodzie osobowym 1 cm luzu na wieńcu może wydawać się mało istotny, w Iveco Eurocargo czy Stralis pod obciążeniem ten sam luz może oznaczać zauważalne „pływanie” po pasie i opóźnioną reakcję na korektę toru.
Precyzja prowadzenia, zmęczenie kierowcy i zużycie ogumienia
Zużyte drążki kierownicze lub przekładnia powodują, że kierownica nie „trzyma” zadanego kierunku. Kierowca musi stale korygować tor jazdy drobnymi ruchami, zamiast spokojnie utrzymywać prosty kierunek z minimalnymi poprawkami. Po kilku godzinach takiej jazdy rośnie zmęczenie mięśni rąk i karku, a także napięcie psychiczne.
Dodatkowo każdy luz w układzie kierowniczym powoduje drobne zmiany geometrii podczas jazdy. Opony na osi kierowanej raz mają lekko dodatnią, raz ujemną zbieżność, co przekłada się na:
przegrzewanie się gumy przy dłuższej jeździe z większą prędkością,
głośniejszą pracę opony i wibracje przenoszone na kabinę.
Efekt jest podwójny: gorszy komfort kierowcy i skrócenie żywotności opon, które w ciężarówce są jednym z najdroższych materiałów eksploatacyjnych. Prawidłowy stan układu kierowniczego Iveco ma więc bezpośredni wpływ na koszty floty.
Konsekwencje zaniedbań i powiązania z innymi układami
Łańcuch konsekwencji zaczyna się niewinnie: lekkie stuki, delikatny luz na kierownicy, minimalne ściąganie w jedną stronę. Jeśli w tym momencie zignoruje się problem, dochodzi do:
rozkalibrowania geometrii i szybszego zużycia opon,
dodatkowego obciążenia elementów zawieszenia (silentblocki, sworznie zwrotnicy).
W skrajnych przypadkach dochodzi do sytuacji, w której ruch kierownicą nie przekłada się już precyzyjnie na ruch koła, a zestaw ciężarowy zaczyna reagować z wyraźnym opóźnieniem i nadsterownością lub podsterownością. Na mokrej lub śliskiej nawierzchni każdy nieprzewidywalny ruch osi kierowanej zwiększa ryzyko poślizgu, a tym samym utraty panowania nad pojazdem.
Układ kierowniczy ściśle współpracuje z:
zawieszeniem – wybite tuleje i sworznie wzmacniają efekty luzów na drążkach,
oponami – nieprawidłowa zbieżność i kąty powodują ich przyspieszone zużycie i gorszą przyczepność,
układem hamulcowym – podczas hamowania awaryjnego lekkie skręty spowodowane luzami mogą wydłużyć drogę hamowania,
systemami asystującymi (ESP, LDW, adaptacyjny tempomat) – do ich prawidłowego działania potrzebna jest przewidywalna reakcja układu kierowniczego.
Gdy układ kierowniczy Iveco jest w dobrym stanie, wszystkie te systemy pracują zgodnie z założeniem producenta. Jeśli są luzy i wybicia, elektronika reaguje na dane, które nie odzwierciedlają faktycznego ruchu kół, co obniża skuteczność asystentów.

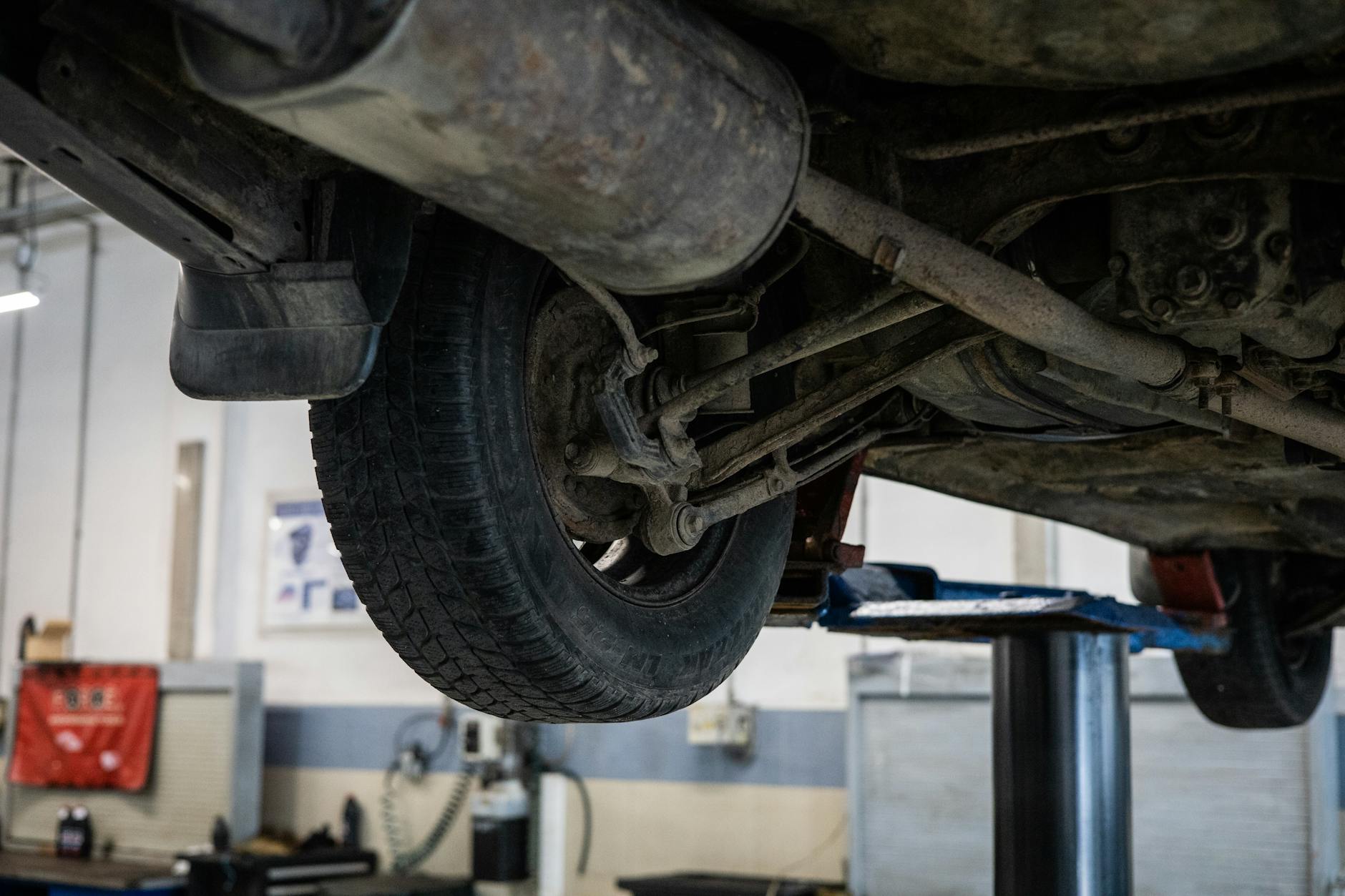

Źródło: Pexels | Autor: Andrea Piacquadio
Budowa układu kierowniczego w typowych modelach Iveco
Główne elementy i różnice konstrukcyjne
Bez względu na to, czy chodzi o Iveco Daily, Eurocargo, Stralis czy S-Way, podstawowa architektura układu kierowniczego jest podobna. Różnią się jednak skala obciążeń, gabaryty podzespołów i detale konstrukcyjne, które wpływają na typowe miejsca zużycia.
Do głównych elementów układu kierowniczego należą:
kierownica – element sterujący w kabinie,
kolumna kierownicza – złożona z wałów pośrednich, przegubów i ewentualnie wałków teleskopowych,
przekładnia kierownicza (ślimakowa lub listwowa/maglownica),
drążki kierownicze – podłużne i poprzeczne, w zależności od typu osi i przekładni,
końcówki drążków – przeguby kulowe łączące drążki ze zwrotnicą lub innymi elementami,
zwrotnice – elementy, w których osadzone są piasty kół i do których przymocowane są końcówki drążków.
W lekkich modelach, takich jak Iveco Daily, stosowana jest zwykle przekładnia listwowa (maglownica) z drążkami poprzecznymi i końcówkami. W cięższych pojazdach (Eurocargo, Stralis, S-Way) częściej spotyka się przekładnie ślimakowe współpracujące z drążkiem podłużnym i poprzecznym oraz z układem dźwigni na osi kierowanej.
Wspomaganie hydrauliczne i elektrohydrauliczne – różnice serwisowe
Układ kierowniczy w ciężarówkach Iveco jest niemal zawsze wyposażony w wspomaganie. W starszych i prostszych konstrukcjach stosuje się klasyczne wspomaganie hydrauliczne z pompą napędzaną paskiem lub bezpośrednio z silnika. W nowszych generacjach pojawia się wspomaganie elektrohydrauliczne lub elektrycznie sterowane zawory, które modulują siłę wspomagania.
Dla diagnostyki oznacza to kilka istotnych kwestii:
w układach hydraulicznych należy regularnie kontrolować szczelność przewodów, stan pompy i poziom płynu,
przy wspomaganiu elektrohydraulicznym dodatkowo dochodzi diagnostyka czujników i sterownika (błędy w pamięci, tryb awaryjny),
przy pracy bez wspomagania (awaria pompy, brak płynu) przekładnia i drążki są przeciążane, co przyspiesza ich zużycie.
Wspomaganie nie usuwa mechanicznych luzów. Jeśli drążki lub przekładnia są wybite, wspomaganie jedynie „maskuje” część odczuć na kierownicy. Kierowca może przez dłuższy czas nie zauważyć postępującego zużycia, aż do momentu, gdy luzy staną się bardzo wyraźne lub pojawią się stuki.
Różnice między Iveco Daily a ciężkimi ciągnikami siodłowymi
Iveco Daily jest lekką ciężarówką/dostawczakiem i konstrukcyjnie przypomina duże auto dostawcze. Stosowana maglownica ma krótsze drążki, przeważnie bez rozbudowanego systemu dźwigni. Typowe problemy dotyczą:
zużycia końcówek drążków na skutek jazdy po dziurach,
wybicia tulei prowadzących listwę wewnątrz przekładni (maglownica zaczyna „łomotać” na nierównościach),
wycieków płynu ze skrajnych części maglownicy (uszczelniacze przy manszetach).
W Eurocargo, Stralis, S-Way układ jest masywniejszy, często ze ślimakową przekładnią kierowniczą i rozbudowaną dźwignią między przekładnią a osiami. Pojawiają się:
drążek podłużny (łączący przekładnię z wahaczem kierowniczym na osi),
drążek poprzeczny (łączący lewą i prawą zwrotnicę),
kilka punktów przegubowych, w tym przeguby kulowe i tuleje.
Tu typowe są wybicia w przegubach kulowych drążków, zużycie ślimaka i sektora przekładni oraz luzy na wałkach wychodzących z przekładni.
Miejsca newralgiczne w pojazdach Iveco z praktyki warsztatowej
Mechanicy serwisujący flotę Iveco zwracają uwagę na powtarzające się miejsca zużycia:
manszety maglownicy w Iveco Daily – pęknięcie gumy dopuszcza wodę i sól do wnętrza przekładni, przyspieszając korozję listwy i tłoczyska,
końcówki drążków na osi kierowanej – szczególnie przy częstym jeżdżeniu po trasach lokalnych z dziurami i krawężnikami,
punkty smarowania w starszych ciężkich modelach – przeguby, które nie są regularnie smarowane, szybciej się wybijają,
uszczelnienia przekładni ślimakowych – wycieki oleju powodują suchą pracę, a w efekcie szybkie wycieranie zębów ślimaka i sektora.
W praktyce wiele poważniejszych uszkodzeń przekładni i drążków w Iveco jest efektem długotrwałej jazdy z drobnymi luzami. Wczesna reakcja na lekkie stuki czy nierówne prowadzenie pozwala uniknąć konieczności wymiany całej przekładni kierowniczej.
Jak działa przekładnia kierownicza Iveco i gdzie powstają luzy
Rodzaje przekładni kierowniczych spotykanych w Iveco
W pojazdach Iveco spotyka się głównie dwa typy przekładni kierowniczych:
przekładnie listwowe (maglownice) – charakterystyczne dla lżejszych modeli, w których wałek z kołem zębatym porusza listwę, powodując skręt kół przez drążki poprzeczne,
przekładnie ślimakowe – częściej stosowane w ciężkich ciężarówkach i autobusach, gdzie wałek ślimakowy współpracuje z zębnikiem lub sektorem połączonym z drążkiem kierowniczym.
W obu przypadkach zadaniem przekładni jest przełożenie ruchu obrotowego kierownicy na ruch kół oraz redukcja siły potrzebnej do ich skrętu. Różnica tkwi w konstrukcji i rozkładzie obciążeń. Przekładnie ślimakowe lepiej znoszą duże siły i uderzenia typowe dla ciężkich pojazdów, ale z czasem ich elementy zębowe zużywają się, tworząc luzy.
W maglownicach główne obciążenia spoczywają na listwie i łożyskach/prowadnicach wałka zębatego. Dodatkowo w układach ze wspomaganiem hydraulicznym część obciążeń przejmują tłoczyska i uszczelniacze, które przy słabym smarowaniu i zanieczyszczonym płynie szybko się zużywają.
Mechanizm powstawania luzów w przekładniach
Luzy w przekładni kierowniczej Iveco to efekt stopniowego zużyciu współpracujących powierzchni. Najczęściej proces wygląda następująco:
niewielka nierówność lub luz w zawieszeniu powoduje uderzenia przenoszone na przekładnię,
przy każdym uderzeniu zęby ślimaka lub listwy doznają mikrouderzenia na krawędziach,
po tysiącach takich cykli krawędzie zębów ścierają się i zaokrąglają,
powstaje „przestrzeń” między zębami – luz obwodowy, który zamienia się w luz na kierownicy.
W przekładni ślimakowej luzy pojawiają się między ślimakiem a sektorem, szczególnie w pozycji centralnej, gdzie przekładnia pracuje najczęściej (jazda na wprost). W maglownicy zużywają się zęby na kole zębatym współpracującym z listwą, a także tuleje prowadzące listwę – listwa dostaje „luzu bocznego”, co objawia się stukiem na nierównościach.
Luzy w połączeniach z przekładnią a reakcja układu na ruch kierownicy
Przekładnia kierownicza w Iveco nie pracuje w próżni – jest połączona z kolumną kierowniczą z jednej strony oraz z drążkami z drugiej. Luzy mogą więc powstać nie tylko wewnątrz samej przekładni, ale też na jej połączeniach z resztą układu.
Typowe miejsca powstawania dodatkowych luzów to:
połączenie wieloklinowe kolumny z wałkiem przekładni – wyrobiony wieloklin lub luźna śruba zaciskowa daje efekt „pływającej” kierownicy, zanim ruch dotrze do kół,
łożyskowanie wałka wejściowego przekładni – wybite łożysko powoduje ruch promieniowy wałka i wyraźne stuki przy zmianie kierunku kręcenia kierownicą,
ramię wychodzące z przekładni (wahacz kierowniczy) – luz na wieloklinie/klinach ramienia powoduje przesunięcie punktu odniesienia dla całego drążka podłużnego,
mocowanie przekładni do ramy – poluzowane śruby lub popękane podkładki sprężyste dopuszczają mikroprzesunięcia całej przekładni przy skręcie, co kierowca czuje jako „gumową” reakcję na ruch kierownicy.
W praktyce warsztatowej zdarzają się przypadki, kiedy sama przekładnia Iveco jest jeszcze w akceptowalnym stanie, a duży luz na kierownicy wynika niemal w całości z wyrobionego połączenia wieloklinowego lub poluzowanego mocowania obudowy do ramy. Dlatego przed decyzją o regeneracji przekładni trzeba mechanicznie zablokować obudowę i sprawdzić, czy luzy nie pochodzą spoza środka przekładni.
Wpływ regulacji przekładni na luzy i żywotność
W wielu przekładniach ślimakowych Iveco przewidziana jest śruba regulacyjna docisku sektora do ślimaka. Pozwala ona ograniczyć luz obwodowy w określonym zakresie. Ta regulacja ma jednak swoje granice i niewłaściwie użyta może skrócić żywotność całego podzespołu.
Podstawowe zasady regulacji przekładni ślimakowej:
regulacja ma sens tylko wtedy, gdy zęby nie są jeszcze nadmiernie wytarte i nie ma wyczuwalnych zacięć przy obracaniu wałka,
śruba regulacyjna powinna być dokręcana stopniowo, bardzo małymi krokami, przy jednoczesnym sprawdzaniu lekkiego ruchu kierownicy w całym zakresie,
nadmierne dociśnięcie sektora powoduje zwiększone tarcie i przegrzewanie przekładni, a w skrajnym wypadku zacieranie się w skrajnych położeniach,
jeśli po lekkiej regulacji luz nadal jest zbyt duży, a przy okazji słychać metaliczne stuki ze środka obudowy, przekładnię trzeba rozebrać, a nie „dobijać” śrubą.
W maglownicach Iveco często stosuje się docisk listwy poprzez sprężynę i tuleję. Również tu zbyt mocne dociśnięcie, mające „zabić” luz, prowadzi do ciężkiej pracy kierownicy i szybszego zużycia zębów listwy. Regulacja ma więc charakter korygujący, a nie naprawczy w sytuacji poważnego zużycia.
Źródło: Pexels | Autor: Artem Podrez
Drążki kierownicze i ich końcówki – rola, obciążenia, typowe zużycie
Funkcja drążków w układzie kierowniczym Iveco
Drążki kierownicze w Iveco przenoszą ruch z przekładni na zwrotnice. To one „odrabiają” ruch obrotowy kierownicy na rzeczywisty skręt kół i jednocześnie muszą kompensować ruch zawieszenia góra–dół. Stąd ich konstrukcja to kompromis między sztywnością, możliwością regulacji i zdolnością do pracy w kilku płaszczyznach.
W zależności od typu pojazdu i osi stosuje się:
drążki poprzeczne – łączące lewą i prawą zwrotnicę, kluczowe dla zachowania zbieżności i synchronizacji skrętu,
drążki podłużne – łączące ramię przekładni z jednym z ramion na osi kierowanej (częstwo z tzw. wahaczem kierowniczym),
drążki regulowane – wyposażone w gwint i nakrętki kontrujące, pozwalające ustawić zbieżność kół.
Na każdym z końców drążka znajduje się zwykle przegub kulowy (końcówka drążka). To w nim skupione są ruchy kątowe wynikające z pracy zawieszenia i skrętu, a jednocześnie przenoszone są siły z układu kierowniczego na zwrotnicę. W ciężkich Iveco Stralis czy S-Way obciążenia te są znacznie wyższe niż w Daily, zwłaszcza przy pełnym obciążeniu zestawu i manewrowaniu na małej prędkości.
Budowa i rodzaje końcówek drążków stosowanych w Iveco
Typowa końcówka drążka w Iveco składa się z:
korpusu metalowego,
stożkowego trzpienia z gwintem na nakrętkę,
gniazda kulistego, w którym porusza się kulisty czop trzpienia,
wkładki ślizgowej (metal–metal lub metal–tworzywo),
osłony gumowej (mieszka) z ewentualnym miejscem na smarowniczkę.
W praktyce stosuje się dwa główne podejścia konstrukcyjne:
końcówki nierozbieralne, fabrycznie nasmarowane – bez kalamitek, użytkownik nie ma dostępu do wnętrza; liczy się jakość fabrycznego smaru i szczelność mieszka,
końcówki smarowane okresowo – z kalamitką, gdzie co określony przebieg lub przegląd trzeba wprowadzić świeży smar.
W cięższych modelach Iveco częściej spotyka się przeguby przewidziane do smarowania, szczególnie w drążkach podłużnych. Zaniedbanie smarowania prowadzi do suchej pracy, korozji czopa i szybkiego pojawienia się luzu promieniowego i osiowego.
Obciążenia działające na drążki i ich skutki
Drążki kierownicze są stale narażone na szereg obciążeń, które z czasem powodują ich zużycie:
obciążenia osiowe – wynikające z sił skrętu kół i oporów toczenia na postoju lub przy małej prędkości,
obciążenia poprzeczne – pochodzące z bocznych sił działających na koła przy hamowaniu, wchodzeniu w zakręty, uderzeniach w krawężnik,
drgania wysokiej częstotliwości – wynikające z jazdy po nierównościach, przenoszone z zawieszenia i kół,
udary – nagłe uderzenia przy najechaniu na dziurę, próg, głęboki ubytek w jezdni.
Kiedy Iveco pracuje przez lata w ruchu lokalnym, uderzenia w kratery, krawężniki i koleiny są chlebem powszednim. Skutkuje to nie tylko zużyciem przegubów, ale też możliwym lekkim wygięciem drążka. Przy niewielkim odkształceniu objawem bywa kłopot z ustawieniem prawidłowej zbieżności i „ściąganie” pojazdu, mimo braku dużych luzów w przegubach.
Typowe formy zużycia drążków i końcówek w Iveco
W praktyce drążki i ich końcówki zużywają się na kilka powtarzalnych sposobów:
wybicie gniazda kulistego – kulka ma coraz większy luz w gnieździe, co przekłada się na luz na kole; początkowo cichy, później słyszalny stuk przy zmianie kierunku skrętu,
zużycie stożka trzpienia – przy częstym demontażu i montażu bez zachowania momentu dokręcania stożek może się „wytrzepać”, co daje mikroluz nawet przy mocnej nakrętce,
korozja i pęknięcia mieszka – do wnętrza przegubu dostaje się woda i sól, smar miesza się z brudem, a czop korozyjnie chropowacieje i przyspiesza zużycie wkładki ślizgowej,
skręcenie lub wygięcie drążka – po silnym uderzeniu kołem, np. przy wjechaniu w głęboki dół pod ostrym kątem, drążek może zostać plastycznie odkształcony.
W Iveco Daily najczęściej zużywają się końcówki drążków poprzecznych. W cięższych Iveco z przekładnią ślimakową statystycznie częściej „kończą się” przeguby na drążku podłużnym, który przyjmuje duże obciążenia od przekładni.
Źródło: Pexels | Autor: cottonbro studio
Typowe objawy zużycia drążków i końcówek w Iveco
Objawy odczuwalne na kierownicy
Zużyte drążki i końcówki bardzo szybko dają sygnał na kierownicy, choć nie zawsze w sposób oczywisty dla kierowcy. Do najczęstszych objawów należą:
„pływanie” pojazdu przy jeździe na wprost – ciężarówka wymaga ciągłych mikrokorekty kierownicą, trudno utrzymać idealny tor jazdy,
opóźniona reakcja na ruch kierownicy – po skręceniu kierownicą o kilka stopni koła reagują z wyczuwalnym opóźnieniem, szczególnie w strefie centralnej,
krótkie, tępe stuki wyczuwalne w wieńcu kierownicy przy przejeżdżaniu przez małe nierówności, np. studzienki, dylatacje na wiaduktach,
drgania na kierownicy przy określonych prędkościach, często w zakresie 60–90 km/h, nasilające się na nierównej nawierzchni.
Jeśli luzy są duże, kierowca może opisywać odczucia jako „gumową kierownicę” – ruch rękami nie przekłada się wprost na ruch pojazdu, a reakcja ma charakter opóźniony i nieliniowy.
Objawy słyszalne z przodu pojazdu
Zużyte końcówki drążków Iveco ujawniają się także w charakterystycznych dźwiękach dochodzących z okolic osi przedniej. Typowe sygnały to:
metaliczne stukanie przy wolnym toczeniu po nierównościach, szczególnie słyszalne przy uchylonym oknie lub otwartych drzwiach kabiny,
„kliknięcia” przy zmianie kierunku skrętu na postoju – np. przy manewrach na placu lub w mieście,
serie krótkich stuków przy najechaniu na poprzeczną nierówność (próg zwalniający, torowisko).
Dobrym prostym testem jest powolne przejazd przez próg zwalniający z lekko skręconymi kołami. Jeśli z przodu słychać wyraźne pojedyncze stuki, często winne są właśnie wybite końcówki drążków lub luzy na sworzniach zwrotnic. W Iveco Daily objawy te są zwykle bardziej „głośne” niż w ciężkich Iveco, bo kabina znajduje się bliżej osi.
Wpływ zużytych drążków na geometrię i zużycie opon
Luzy w drążkach i ich końcówkach skutkują nie tylko gorszym prowadzeniem, ale też przyspieszonym zużyciem opon. Drążki odpowiadają za utrzymanie i przeniesienie ustawionej zbieżności. Jeśli w trakcie jazdy koła „pływają” względem siebie, ogumienie zużywa się nierównomiernie.
Typowe ślady na oponach przy zużytych drążkach to:
ząbkowanie bieżnika na krawędziach – charakterystyczne „piły” zauważalne przy przesuwaniu dłoni po powierzchni opony,
nierównomierne zużycie wewnętrznej i zewnętrznej krawędzi bieżnika jednej z opon na osi kierowanej,
miejscowe przetarcia i „placki” przy poważnych luzach, gdy koło okresowo lekko myszkuje.
W Iveco eksploatowanym w transporcie dalekobieżnym uszkodzenie jednego przegubu drążka potrafi „zjeść” komplet drogich opon osi przedniej w ciągu kilku miesięcy. Dlatego przy każdej nietypowej zmianie śladów zużycia na ogumieniu oś kierowana wymaga dokładnego przeglądu elementów kierowniczych.
Zachowanie pojazdu przy hamowaniu i w koleinach
Zużyte drążki mają duży wpływ na stabilność Iveco podczas intensywnego hamowania oraz jazdy po koleinach. Objawia się to kilkoma charakterystycznymi zjawiskami:
„nurkowanie” na boki przy hamowaniu – w chwili mocniejszego hamowania przód pojazdu lekko „ucieka” raz w jedną, raz w drugą stronę, wymuszając korekty kierownicą,
silne ściąganie przy awaryjnym hamowaniu, nawet jeśli układ hamulcowy jest sprawny,
Reakcja układu przy pracy z asystentami (ABS, ESP, LDWS)
W nowoczesnych Iveco, szczególnie Eurocargo, Stralis i S-Way, luzy w drążkach i przekładni nie tylko pogarszają prowadzenie, ale też zakłócają pracę systemów wspomagających. Elektronika zakłada, że kierunek jazdy jest ściśle powiązany z położeniem kierownicy i czujnika kąta skrętu. Jeśli pojawiają się luzy:
ABS i ESP korygują tor jazdy częściej niż powinny – sterownik „widzi” różnicę między teorią (kąt kierownicy) a praktyką (sygnały z czujników prędkości kół i przyspieszeń bocznych),
LDWS/LDW (asystent pasa ruchu) może reagować z opóźnieniem lub nerwowo, bo pojazd „pływa” wokół obranego toru,
asystent utrzymania pasa (LKA) ma kłopot z precyzyjnymi korektami, szczególnie przy większym wietrze bocznym lub koleinach.
Przy większych luzach sterowniki potrafią zarejestrować szereg błędów związanych z niespójnością sygnałów, choć sam układ elektroniczny i czujniki są sprawne. Mechanik, zanim zacznie szukać problemu w elektronice, powinien krytycznie ocenić stan drążków, końcówek i przekładni.
W gamie Iveco stosowane są dwa zasadnicze typy przekładni:
zębatkowa (rack & pinion) – w lżejszych wersjach Daily, konstrukcyjnie prostsza, bardziej „osobowa” w odczuciu,
ślimakowa z sektorem – w Eurocargo, Stralis, S-Way, Heavy – typowa dla ciężarówek, przystosowana do dużych momentów i współpracy z mocną pompą wspomagania.
Objawy zużycia obu typów nieco się różnią. W przekładni zębatkowej na pierwszy plan wychodzi luz między zębatką a zębnikiem i zużycie prowadnic listwy, w ślimakowej – luz między ślimakiem a sektorem oraz luzy na osi sektora i łożyskach wejściowych. W ślimakowych przekładniach stosowanych w ciężkich Iveco dochodzi jeszcze zużycie elementów regulacyjnych i wewnętrznych zaworów hydraulicznych.
Luzy w strefie „zero” i ich odczuwanie
W praktyce wielu kierowców zwraca uwagę głównie na zachowanie kierownicy w położeniu centralnym, czyli przy jeździe na wprost. Objaw charakterystyczny dla zużytej przekładni to:
luz w „strefie zero” – kierownicę można poruszyć o kilka–kilkanaście stopni w lewo i prawo, bez reakcji kół.
Jeśli główna przyczyna jest w przekładni, to:
luz jest prawie taki sam niezależnie od pracy zawieszenia (po przejechaniu przez nierówność nie zmienia się wyczuwalnie),
na postoju przy spokojnym „bujaniu” kierownicą nie pojawiają się wyraźne stuki na drążkach, za to przy większym wychyleniu może być słyszalny głuchy stuk z samej przekładni,
w czasie jazdy reakcja na kierownicę jest opóźniona i nieliniowa: najpierw jest „martwa strefa”, a potem gwałtowniejszy skręt niż wynikałoby to z małego ruchu wieńcem.
W przeciwieństwie do luzów na drążkach, luzy w samej przekładni często są stosunkowo ciche. Nie ma charakterystycznego metalicznego „pukania” na nierównościach, a problem wychodzi dopiero w jeździe drogowej i na stanowisku diagnostycznym z czujnikami.
Stuki i hałasy pochodzące z przekładni
Przekładnia kierownicza Iveco, jeśli jest poważnie zużyta, potrafi „przemawiać” w dość jednoznaczny sposób. W warsztacie typowe objawy to:
głuchy stuk przy gwałtownej zmianie kierunku skrętu na postoju – słyszalny z okolic ramy w miejscu mocowania przekładni, często towarzyszy mu delikatny ruch korpusu na śrubach,
metaliczne chrobotanie przy szybkim obracaniu kierownicy na skraju zakresu – szczególnie w wyeksploatowanych zębatkach w Daily,
„jęki” i wycie hydrauliki połączone z lekkimi drganiami wieńca przy pełnym skręcie – jeśli w środku przekładni ślimak/sektor pracują pod niewłaściwym dociskiem lub olej jest zabrudzony opiłkami.
W ciężarowych Iveco ślimakowe przekładnie rzadziej hałasują wyraźnym zgrzytem. Częściej pojawia się lokalne stukanie, gdy sektor przerzuca się przez zużyte fragmenty zębów. Na drodze słychać to zwykle przy niewielkich korektach toru jazdy, np. na autostradzie z nierówną nawierzchnią.
Problemy ze wspomaganiem i „ciężka kierownica”
W wielu przypadkach pierwsze sygnały zużycia lub zanieczyszczenia przekładni kierowniczej powiązane są z pracą wspomagania. Charakterystyczne zjawiska to:
okresowe „twardnienie” kierownicy – w pewnym zakresie obrotu kierownica nagle staje się cięższa, po czym znów lekko chodzi,
nierówna siła wspomagania – raz kierownica obraca się prawie jednym palcem, innym razem wymaga użycia znacznie większej siły, mimo stałych obrotów silnika,
drgania na wieńcu przy powolnym skręcaniu
Tego typu objawy często wiążą się z:
zużyciem lub zacięciami w zaworze rozdzielczym wewnątrz przekładni (szczególnie w ślimakowych),
zanieczyszczonym olejem z opiłkami metalu, który powoduje zakleszczanie ruchomych elementów,
nierównym dociskiem ślimaka do sektora po nieumiejętnej regulacji.
W Iveco pracującym w dystrybucji miejskiej, z częstym manewrowaniem na małej prędkości, przekładnia jest znacznie bardziej obciążona hydraulicznie niż w typowym transporcie dalekobieżnym. Jeśli dodatkowo kierowca często trzyma koła w skrajnym skręcie na postoju, olej i elementy wewnętrzne szybciej się przegrzewają i zużywają.
Przecieki oleju ze skrzyni kierowniczej
Wycieki oleju hydraulicznego z przekładni są jednym z bardziej oczywistych i jednocześnie bagatelizowanych objawów. W Iveco typowe miejsca są w zasadzie trzy:
uszczelniacz wałka wejściowego (tam, gdzie wchodzi kolumna kierownicza),
uszczelniacze na osi sektora (wyjście na drążek podłużny),
pokrywy i złącza hydrauliczne – uszczelki płaskie, oringi, króćce przewodów.
Niewielki „pot” oleju na przekładni stopniowo zmienia się w mokre, zabrudzone błotem plamy, a dalej w wyraźny wyciek. Konsekwencje są dwie:
spadek poziomu oleju we wspomaganiu – pompa zaczyna zasysać powietrze, pojawiają się pęcherze i hałas, wspomaganie słabnie i pracuje skokowo,
przyspieszone zużycie środka przekładni – niedostateczne smarowanie i niższe ciśnienie robocze prowadzą do przyspieszonego wybicia współpracujących powierzchni.
Jeśli w zbiorniczku wspomagania olej przybiera ciemny, niemal czarny kolor i czuć wyraźny zapach spalenizny, zwykle oznacza to długotrwałą pracę na przegrzanym i zabrudzonym medium. W takim stanie sama wymiana uszczelniaczy często jest działaniem krótkotrwałym – wnętrze przekładni bywa już zbyt zużyte.
Wyczuwalne „przeskoki” podczas skręcania
Przeskoki przy obracaniu kierownicy są jednym z bardziej niepokojących objawów. Kierowca opisuje je często jako:
„ząbki” lub „schodki” w ruchu kierownicy – kierownica nie idzie płynnie, tylko przechodzi przez wyczuwalne punkty oporu,
delikatne szarpnięcia kół przy powolnym skręcie.
Jeśli wyeliminowano już uszkodzenia przegubów kolumny kierowniczej i drążków, przyczyna zwykle leży w:
lokalnym zużyciu zębów zębówki lub sektora,
wżerach korozyjnych na powierzchniach współpracujących, np. po długim postoju z wilgocią w oleju,
nadmiernym dociśnięciu regulacyjnym jednej z prowadnic lub ślimaka, przez co przekładnia klinuje się w określonych zakresach.
W modelach Daily, gdzie przekładnia zębatkowa jest bardziej bezpośrednio „czuta” na kierownicy, takie przeskoki są szczególnie irytujące w jeździe miejskiej. W dużych Iveco dodatkowo mogą powodować lekkie „falowanie” toru jazdy przy powolnym korekowaniu łuku, np. na zjazdach z autostrady.
Nietypowe zachowanie po rozgrzaniu układu
Czasem przekładnia Iveco zachowuje się inaczej na zimno, a inaczej po dłuższej jeździe. Typowe scenariusze to:
większy luz na zimno, mniejszy na ciepło – olej po rozgrzaniu lepiej wypełnia szczeliny, a materiały nieznacznie się rozszerzają; luz jednak nie znika całkowicie,
prawie brak wspomagania na zimno, który poprawia się po kilku minutach jazdy – przyczyną bywa gęsty, stary olej i/lub zużyta pompa, ale także większe opory wewnątrz przekładni,
pojawiające się dopiero na ciepło stuki i zgrzyty – przy rozszerzalności cieplnej niektóre elementy tracą fabryczne pasowanie i zaczynają „latać” w gniazdach.
Jeśli Iveco po nocnym postoju prowadzi się akceptowalnie, a po godzinie jazdy na autostradzie zaczyna wymagać ciągłych korekt, diagnoza powinna objąć nie tylko drążki i końcówki, lecz także stan oleju i samej przekładni – zwłaszcza w pojazdach z dużym przebiegiem flotowym.
Uszkodzenia mocowania przekładni do ramy
Osobną kategorią usterek są problemy nie z samym wnętrzem przekładni, ale z jej mocowaniem do ramy. W Iveco, zwłaszcza eksploatowanym w trudnym terenie budowlanym i komunalnym, zdarzają się:
poluzowane śruby mocujące – przekładnia delikatnie „pracuje” względem ramy, co daje efekt opóźnionej reakcji i pojedynczych stuków,
wyrwane lub pęknięte gniazda w ramie – po poważnym uderzeniu lub wieloletniej pracy z korozją w okolicy mocowania,
odkształcenie wsporników, jeśli przekładnia była demontowana i montowana bez kontroli prostoliniowości.
Symptomy przypominają luzy w samej przekładni, ale dodatkowo można zaobserwować w warsztacie widoczne przemieszczenie korpusu przekładni przy szybkim skręcie na postoju. Warto wtedy najpierw ustabilizować mocowanie i dopiero ocenić faktyczne luzy wewnętrzne.
Różnice objawów w zależności od modelu Iveco
Choć zasada działania układu jest wspólna, praktyczne objawy zużycia przekładni mają nieco inny „charakter” w każdej rodzinie pojazdów:
Iveco Daily – bardziej bezpośrednia zębatka, krótszy układ przeniesienia, mniej izolacji kabiny. Każdy luz i każdy stuk są szybko wyczuwalne i słyszalne. Nawet stosunkowo niewielkie wybicie zębatki czy prowadnic daje wrażenie „luźnej osobówki”.
Iveco Eurocargo – ślimakowe przekładnie z mocnym wspomaganiem. Często najpierw pojawiają się subtelne zmiany w sile wspomagania i „rozmyty” powrót kierownicy do położenia centralnego, zanim kierowca odczuje wyraźny luz.
Iveco Stralis / S-Way – duże masy, wysoka kabina, lepsza izolacja akustyczna. Mechaniczne stuki są długo tłumione, dlatego pierwszym sygnałem bywa zmęczenie kierowcy wynikające z konieczności ciągłego korygowania toru jazdy, a niekoniecznie wyraźne hałasy.
Najczęściej zadawane pytania (FAQ)
Jakie są typowe objawy zużycia drążków kierowniczych w Iveco?
Najczęściej pojawiają się: luzy na kierownicy, konieczność ciągłego korygowania toru jazdy oraz stuki przy przejeżdżaniu przez dziury lub progi. Kierownica może mieć wyczuwalną „martwą strefę” – skręcasz o kilka stopni, a auto jeszcze nie reaguje lub reaguje z opóźnieniem.
Częstym objawem jest też nieregularne zużycie opon na osi kierowanej (ząbkowanie bieżnika, „poszarpane” krawędzie bloków) oraz lekkie ściąganie na jedną stronę bez wyraźnej przyczyny. Jeśli przy przeglądzie technicznym diagnosta zwraca uwagę na luzy w przegubach kulowych, to zazwyczaj oznacza zbliżającą się wymianę drążków lub ich końcówek.
Jak rozpoznać zużycie przekładni kierowniczej (maglownicy lub ślimaka) w Iveco?
Zużyta przekładnia kierownicza daje objawy podobne do wybitych drążków, ale często są one bardziej „rozlane”: luz na kierownicy jest większy i nie da się go zlikwidować regulacją drążków, pojawiają się głuche stuki z okolic przekładni przy nierównościach, a przy gwałtownym skręcie może być wyczuwalne szarpnięcie.
W Iveco Daily typowe są także wycieki płynu wspomagania z okolic manszet maglownicy oraz „łomotanie” listwy wewnątrz obudowy. W cięższych Iveco (Eurocargo, Stralis, S-Way) zużyta przekładnia ślimakowa może powodować wyraźne opóźnienie reakcji kół na ruch kierownicą, szczególnie pod obciążeniem i przy wyższej prędkości.
Czy niewielki luz na kierownicy w Iveco jest normalny, czy to już usterka?
Minimalny luz konstrukcyjny w ciężarówce jest dopuszczalny, ale w praktyce w Iveco pod pełnym obciążeniem nawet 1 cm „pustego ruchu” na wieńcu kierownicy może już powodować odczuwalne „pływanie” po pasie. Jeśli kierowca musi ciągle korygować tor jazdy, a zestaw reaguje z opóźnieniem, to taki luz należy traktować jako usterkę, a nie „normę”.
Kluczowa jest obserwacja zachowania pojazdu: jeśli auto trzyma kierunek, nie ściąga, nie ma stuków i przegląd nie wykazuje luzów – luz jest w granicach tolerancji. Jeśli jednak podczas bocznego wiatru lub na koleinach trzeba ciągle „łapać” auto na kierownicy, to czas na diagnostykę układu kierowniczego i zawieszenia.
Jak luzy w układzie kierowniczym Iveco wpływają na zużycie opon i bezpieczeństwo?
Luzy w drążkach i przekładni powodują ciągłe, drobne zmiany geometrii kół w czasie jazdy. Zbieżność „pływa”, przez co opony raz mają minimalną zbieżność dodatnią, raz ujemną. Skutkiem są:
przegrzewanie gumy przy długiej jeździe z prędkością autostradową,
większy hałas toczenia i wibracje w kabinie.
Od strony bezpieczeństwa problem jest poważniejszy: zestaw ciężarowy z luzami reaguje wolniej i mniej przewidywalnie, szczególnie przy manewrach awaryjnych i na śliskiej nawierzchni. Podczas ostrego hamowania nawet niewielkie samoczynne skręty kół (wynik luzów) mogą wydłużyć drogę hamowania i utrudnić utrzymanie pasa.
Jak często kontrolować układ kierowniczy w ciężarówkach Iveco?
Przy intensywnej eksploatacji dalekobieżnej sensowne minimum to kontrola układu kierowniczego przy każdym planowym przeglądzie okresowym (np. co 40–60 tys. km), połączona z oceną stanu opon i zawieszenia. W autach pracujących w trudnych warunkach (drogi lokalne, budowy, częsta jazda po dziurach) dobrze jest robić przegląd wzrokowy i „łomikową” kontrolę luzów na podnośniku nawet częściej.
Dodatkowy przegląd jest wskazany po mocnym uderzeniu w dziurę, krawężnik albo po nieuzasadnionym, szybkim zużyciu opon na osi kierowanej. Doświadczeni kierowcy zgłaszają pierwsze objawy (stuki, ściąganie, większy luz) od razu – ignorowanie tego zwykle kończy się wyższym rachunkiem za opony i większym zakresem naprawy.
Czym różnią się typowe usterki układu kierowniczego w Iveco Daily i w modelach Eurocargo/Stralis/S-Way?
W Iveco Daily, gdzie stosuje się maglownicę, częściej zużywają się:
końcówki drążków (jazda po dziurach, krawężniki),
tuleje prowadzące listwę w przekładni (objaw: „łomotanie” na nierównościach),
uszczelniacze maglownicy, co prowadzi do wycieków płynu wspomagania.
W Eurocargo, Stralis i S-Way układ jest bardziej rozbudowany (przekładnia ślimakowa, drążek podłużny i poprzeczny, kilka dźwigni). Typowe problemy to wybite przeguby kulowe na drążkach, luzy na dźwigniach i w sworzniach, a w późniejszym etapie przyspieszone zużycie samej przekładni ślimakowej, szczególnie jeśli długo jeżdżono z luzami w drążkach.
Czy uszkodzony układ wspomagania może przyspieszyć zużycie drążków i przekładni w Iveco?
Tak. Jazda z niesprawnym wspomaganiem (brak płynu, awaria pompy, praca w trybie awaryjnym elektrohydrauliki) znacząco obciąża mechaniczne elementy układu kierowniczego. Kierowca musi używać dużo większej siły, a przekładnia i drążki przenoszą obciążenia, do których nie są przewidziane w normalnej eksploatacji.
Dodatkowo samo działające wspomaganie potrafi „zamaskować” pierwsze objawy luzów – układ chodzi lekko, więc stuki i niewielkie luzy są mniej odczuwalne na kierownicy. Jeśli dojdą do tego wycieki płynu i praca „na sucho”, przekładnia i przeguby zużywają się szybciej niż wynikałoby to tylko z przebiegu pojazdu.
Najważniejsze wnioski
Stan układu kierowniczego w Iveco bezpośrednio przekłada się na bezpieczeństwo zestawu ciężarowego – każdy luz czy opóźnienie reakcji przy dużej masie pojazdu wielokrotnie zwiększa ryzyko utraty panowania, zwłaszcza przy hamowaniu awaryjnym.
Niewielkie luzy w drążkach i przekładni, ledwo wyczuwalne w osobówce, w ciężarówce powodują wyraźne „pływanie” po pasie, konieczność ciągłych korekt kierownicą i szybsze zmęczenie kierowcy, co osłabia koncentrację podczas długich tras.
Luz w układzie kierowniczym zmienia geometrię kół w czasie jazdy, co prowadzi do ząbkowania bieżnika, przegrzewania opon, zwiększonego hałasu i drgań – w efekcie opony zużywają się szybciej, a koszty eksploatacji floty rosną.
Bagatelizowanie pierwszych objawów (stuki, delikatne ściąganie, lekki luz na kierownicy) uruchamia łańcuch szkód: rosnące luzy w drążkach, przyspieszone zużycie przekładni, rozkalibrowana geometria oraz dodatkowe obciążenie zawieszenia (silentblocki, sworznie zwrotnicy).
Zużyty układ kierowniczy zaburza współpracę z zawieszeniem, oponami, hamulcami i systemami asystującymi (ESP, LDW, tempomat adaptacyjny) – elektronika otrzymuje zafałszowane dane o ruchu kół, więc reaguje mniej skutecznie w sytuacjach krytycznych.
