Jak sprawdzić przed zakupem używaną Tatry, czy nie czeka Cię kosztowny remont ramy i zawieszenia

Krótka historia pewnej „okazji” – dlaczego rama i zawieszenie są kluczowe

Ciężarówka wyglądała nieźle: Tatra po wojsku, świeża farba na ramie, opony „jak nowe”, cena mocno poniżej rynku. Nowy właściciel zdążył zrobić kilka kursów z kruszywem, zanim tylna część ramy dosłownie zaczęła „siadać”, a kabina stanęła krzywo. Diagnoza warsztatu: pęknięcia konstrukcji nośnej, luzy w zawieszeniu i remont, który przekracza połowę wartości auta.

Takie historie nie są wyjątkowe. Rama i zawieszenie w Tatrze decydują, czy w ogóle jest sens zajmować się resztą pojazdu. Silnik można wyciągnąć, skrzynię wymienić, kabinę odnowić. Ale poważnie zniszczona konstrukcja nośna zwykle oznacza albo ogromne koszty, albo w praktyce „dawcę części”.

Tatry, zwłaszcza wersje terenowe, wojskowe, kopalniane czy leśne, pracują tam, gdzie zwykłe ciężarówki się poddają. To przekopy, ostre najazdy, dziury do ramy, ciągłe skręty na pełnym skręcie i przeciążenia. Centralna rura nośna i zawieszenie dostają w kość o wiele bardziej niż w typowej ciężarówce z drogowej dystrybucji. Często pracują przy maksymalnych, a niekiedy przekraczanych naciskach na osie, w błocie, wodzie i soli.

Zaniedbania w tej strefie mają bardzo namacalne skutki:

• pęknięcia i deformacje ramy lub rury nośnej powodujące zbieżność „z kosmosu”, ściąganie, zjadanie opon,
• luzy w zawieszeniu, które przyspieszają zużycie innych elementów i powodują niekontrolowane zachowanie auta w terenie,
• problemy z przejściem przeglądu technicznego, zakaz dalszej jazdy,
• przestoje w pracy, laweta zamiast zarabiania, konflikty ze zleceniodawcami, jeśli auto się rozsypie w trasie.

Wniosek jest prosty: jeśli rama i zawieszenie są w złym stanie, nawet najlepszy silnik i atrakcyjna cena nie uratują interesu. Oględziny trzeba prowadzić tak, jakby się szukało powodu, żeby zrezygnować z zakupu – a nie potwierdzenia, że „jest dobrze”.

Jakie Tatry najczęściej trafiają na rynek wtórny i gdzie szukać problemów

Najpopularniejsze modele i typy zabudów na sprzedaż

Na rynku wtórnym w Polsce najczęściej pojawiają się:

• Tatra 815 – klasyka wśród ciężarówek terenowych i budowlanych, wywrotki, betonomieszarki, pojazdy leśne, ciągniki siodłowe, często po wojsku.
• Tatra 148 – starsza, ale wciąż pracująca w wielu firmach, najczęściej wywrotki, ciągniki balastowe, auta do lasu.
• Nowsze warianty (np. T815-2, Phoenix) – rzadziej, zwykle droższe, często po flotach budowlanych lub specjalistycznych (pożarnicze, komunalne).

Do tego dochodzą różne zabudowy:

• wywrotki budowlane – praca na budowach, kruszywo, ziemia, gruz, częste przeładowania, gwałtowne wywroty,
• wozidła i auta z kopalni – jazda po kamieniach, ostre najazdy, ciągłe wstrząsy,
• pojazdy leśne – jazda po koleinach, skręcanie na pełnym skręcie, przycieranie podwoziem o pieńki i głazy,
• ciągniki siodłowe – mniej „katowane” pod względem podwozia, ale obciążone na siodło, często z naczepami off-road.

Każdy typ eksploatacji zostawia swój ślad na ramie i zawieszeniu. Analizując historię auta (choćby tylko po zabudowie i śladach użycia), łatwiej uporządkować, czego szukać pod spodem.

Tatry „z cywila”, „z wojska” i „z kopalni” – różne światy

Tatra z cywilnej firmy budowlanej zwykle ma jasną historię: faktury z serwisu, względnie regularne przeglądy, mechanicy, którzy robili „żeby było”. Minusem są często przeładowania i jazda po nierównym terenie budowy, ale auto przeważnie musiało przechodzić przeglądy i zarabiać, więc nikt nie dopuścił do totalnej ruiny.

Tatra z wojska kusi: małe przebiegi, duża liczba lat w dokumentach, „prawie nie jeździła”. W praktyce takie auta potrafią mieć:

• duże zużycie gum, tulei i sworzni zawieszenia z powodu jazd w terenie przy małym przebiegu kilometrów,
• korozję spowodowaną długoletnim staniem na placu, czasem w jednym miejscu,
• improwizowane naprawy w jednostce, np. dospawywane wzmocnienia.

Tatra z kopalni lub kamieniołomu bywa najbardziej „zajechana”. Auto jeździło niezwykle wolno, ale za to po najgorszych możliwych drogach, z pełnymi ładunkami. Rama i mosty dostają tam sygnały graniczne: uderzenia kamieni, wstrząsy, stałe przeciążenie, kontakt z wodą i błotem.

Już na etapie ogłoszenia i pierwszej rozmowy ze sprzedającym warto ustalić:

• skąd auto pochodzi (wojsko, budowa, kopalnia, lasy),
• jaką miało zabudowę i do czego było używane,
• czy pracowało głównie w terenie, czy na dojazdach asfaltowych.

To wstępne rozpoznanie pozwala od razu założyć, które elementy ramy i zawieszenia będą szczególnie narażone, i gdzie szukać pierwszych sygnałów problemów.

Które konfiguracje wymagają najbardziej podejrzliwych oględzin

Szczególnie dokładnie trzeba prześwietlić:

• wywrotki tylno- i trójstronne – okolice mocowania siłownika, tylne odcinki ramy, punkty podparcia skrzyni,
• auta z żurawiem HDS – miejsca mocowania żurawia, strefy pod podporami, okolice centralnej rury,
• pojazdy wieloosiowe (6×6, 8×8, 10×10) – więcej osi to więcej punktów obciążenia ramy i więcej elementów zawieszenia do sprawdzenia,
• ex-wojsko z napędami na wszystkie osie – sporo jazdy w ciężkim terenie, często na pełnym skręcie, w koleinach.

Im bardziej terenowa konfiguracja, tym większe prawdopodobieństwo, że nawet przy dobrym wizualnym stanie góry (kabina, zabudowa) dół ma już za sobą ciężkie życie. Przegląd „od spodu” musi być wtedy priorytetem, nawet jeśli wymaga leżenia w błocie pod autem.

Przygotowanie do oględzin – narzędzia, ubranie, nastawienie

Niezbędne narzędzia i drobiazgi do sprawdzania ramy Tatry

Do sensownych oględzin używanej Tatry nie potrzeba profesjonalnego warsztatu, ale kilka prostych narzędzi bardzo ułatwia wykrycie problemów:

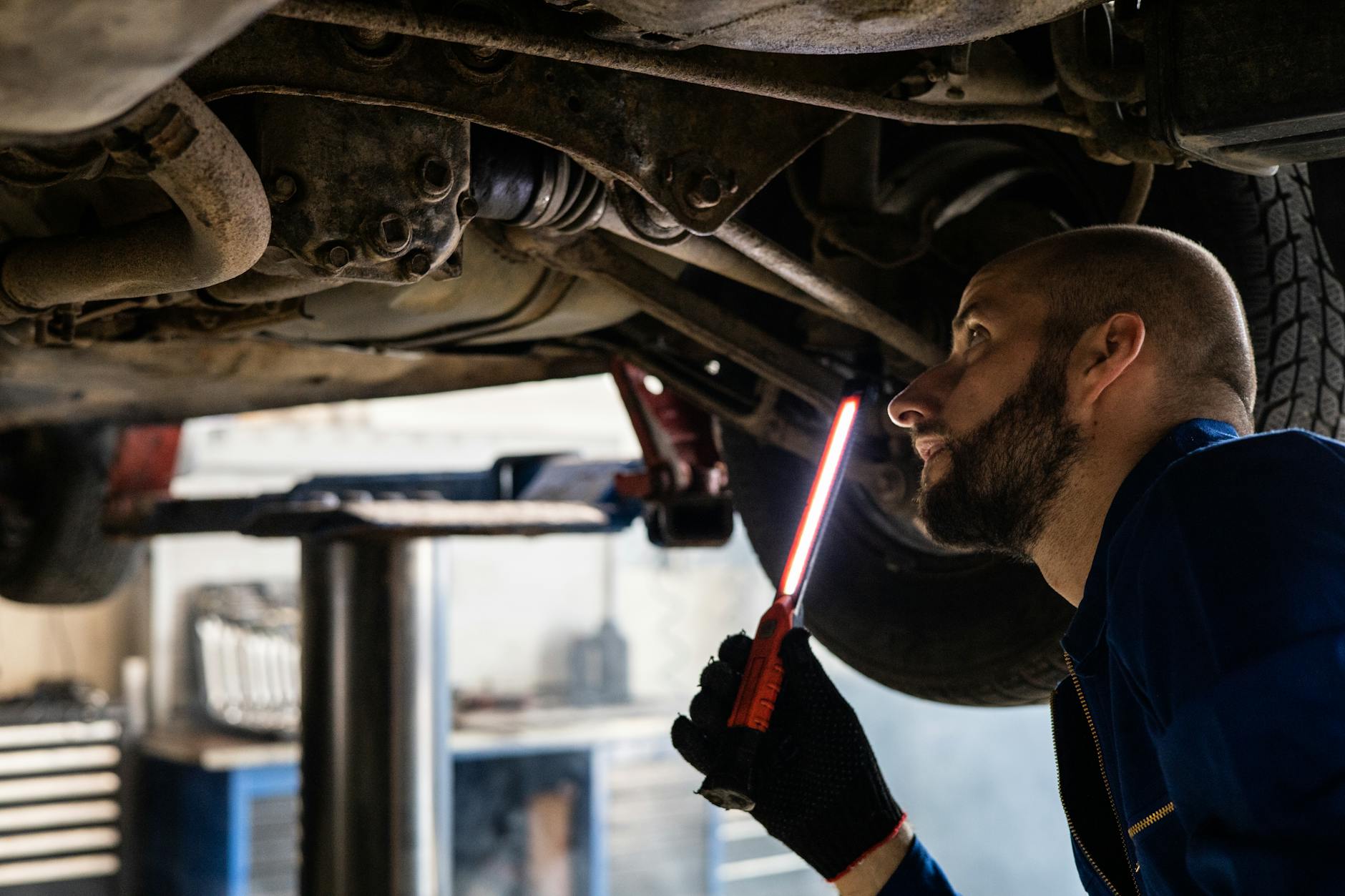

• latarka lub latarka-czołówka – mocna, najlepiej czołówka, żeby mieć wolne ręce,
• rękawice robocze – do macania ramy, resorów, wahaczy, bez obawy przed brudem,
• stare ubranie lub kombinezon – konieczne, jeśli będziesz kłaść się pod auto,
• małe lusterko – do zaglądania za mocowania, nad mosty, w zakamarki przy centralnej rurze,
• magnes – do sprawdzania miejsc podejrzanych o grubą warstwę szpachli lub kitu,
• śrubokręt lub szpikulec – do delikatnego skrobania rdzy i oceny, czy stal jest twarda, czy już spróchniała,
• kreda lub marker – do zaznaczania znalezionych pęknięć, śladów korozji, luzów, żeby nie zgubić ich przy końcowej ocenie,
• telefon/aparat – dokumentacja zdjęciowa newralgicznych miejsc, przy późniejszej wycenie remontu,
• ręcznik papierowy/szmatka – do wycierania wycieków, żeby ocenić, skąd naprawdę płynie.

To proste elementy, ale bez nich wiele rzeczy „umknie” tylko dlatego, że będzie za ciemno, za brudno albo zwyczajnie niewygodnie.

Dlaczego druga osoba przy oględzinach ciężarówki to duży plus

Samemu też się da, ale druga osoba mocno podnosi jakość oględzin. W praktyce jeden może:

• kręcić kierownicą przy zgaszonym silniku, gdy drugi obserwuje luzy na drążkach i mocowaniach,
• hamować i puszczać pedał, kiedy Ty patrzysz na przesuwanie się mostów czy ruch ramy względem zabudowy,
• skakać na stopniu lub ramie, gdy Ty szukasz ruchów i stuków w zawieszeniu,
• prowadzić auto podczas jazdy próbnej, a Ty możesz słuchać, patrzeć z zewnątrz, stać obok przy przejeździe po dziurach.

Dodatkowa para oczu i rąk oznacza, że można zrobić więcej prostych testów dynamicznych, których samemu zwyczajnie się nie ogarnie.

Jak rozmawiać ze sprzedającym przed rozpoczęciem oględzin

Zanim wejdziesz pod Tatrę, warto „przesłuchać” sprzedającego o ramę i zawieszenie. Konkretne pytania:

• Czy były robione jakieś naprawy ramy lub centralnej rury? Gdzie, kiedy, z jakiego powodu?
• Czy wymieniano elementy zawieszenia (resory, wahacze, sworznie, tuleje)? W jakich przebiegach?
• Czy auto było po wypadku, dachowaniu, przewróceniu się na bok? Jak to naprawiano?
• Jakie ładunki woziło w praktyce? Czy zdarzały się przeładowania ponad DMC?
• Gdzie głównie eksploatowane? (kopalnia, las, budowa, drogi).

Nawet jeśli sprzedający nie powie wszystkiego, często sposób odpowiadania, zawahania czy próby zmiany tematu sygnalizują, przy czym trzeba się szczególnie przyjrzeć. Dobrze jest też od razu ustalić:

• czy będzie dostęp do kanału lub najazdu,
• czy można wykonać jazdę próbną po nierównościach,
• czy auto może być obciążone (przynajmniej część ładunku) – wtedy zawieszenie pracuje bliżej realnych warunków.

Im lepiej poukładane warunki oględzin, tym mniejsza szansa, że jakaś strefa auta zostanie „z lenistwa” pominięta. Spontaniczne oględziny na równym placu, w garniturze i w białej koszuli, prawie zawsze kończą się przeoczeniem czegoś ważnego pod spodem.

Rama Tatry – rodzaje konstrukcji i miejsca krytyczne

Specyfika konstrukcji: centralna rura nośna i rama pomocnicza

W wielu modelach (zwłaszcza 815 i pokrewnych) konstrukcja Tatry opiera się na centralnej rurze nośnej, do której mocowane są półosie wahliwe, mosty i elementy zawieszenia. Na rurze „siedzi” rama pomocnicza, na której dopiero jest kabina i zabudowa. To zupełnie inna filozofia niż klasyczna rama podłużnicowa.

Kluczowe elementy pod kątem drogich remontów to:

• sama rura nośna – korozja, pęknięcia, stare spawy,
• mocowania mostów i wahaczy – miejsca ogromnych sił i zmęczenia materiału,
• mocowania ramy pomocniczej do rury – szczególnie pod żurawiami, wywrotkami, platformami.

W starszych modelach (np. T148) spotyka się też klasyczniejsze układy z ramą podłużnicową, ale zasada pozostaje podobna: szukamy śladów zmęczenia, korozji i amatorskich napraw w punktach, które przenoszą największe obciążenia.

Miejsca, gdzie rama i rura najczęściej pękają

Pęknięć nie szuka się na długich, prostych odcinkach, tylko tam, gdzie konstrukcja „pracuje”:

• okolice mocowań resorów i wahaczy – ucha, jarzma, wsporniki, szczególnie przy osiach napędowych,
• podpory mostów i punkty, gdzie półosie wchodzą w rurę nośną,
• miejsca mocowania siłownika wywrotu – przy podstawie siłownika, na ramie pomocniczej i w okolicy ramy głównej/rury,
• strefy pod ramionami żurawia HDS – zwłaszcza przy poprzeczkach i w okolicy wysuwanych podpór,
• okolice mocowania kabiny – tam, gdzie mocno pracuje przy skręcaniu pojazdu w terenie,
• miejsca po „dzwonach” – przód ramy, narożniki, tylne skrajne odcinki.

Jak „czytać” ślady na ramie po starych przeciążeniach

Czasem Tatra „na oko” nie wygląda źle, ale wystarczy przejść podłużnicę lub rurę kawałek po kawałku i nagle zaczynają układać się w całość: tu stary pęknięty wspornik, tam przesunięta podpora, wyżej popękane ucho resora. Ktoś kiedyś ładował po dach, auto przeżyło, ale rama już zapamiętała swoje.

Zacznij od spojrzenia z boku na całą linię ramy i zabudowy. Szukaj:

• „bananów” i skrętów – rama delikatnie opadająca za kabiną lub pod końcem zabudowy, widoczne przekoszenie skrzyni,
• różnic w szczelinach między zabudową a ramą/rurą – z jednej strony mniejsza przerwa, z drugiej większa,
• nierównych odległości między osiami a nadkolami, błotnikami, wspornikami zbiorników.

Potem przejdź do detali. Ślady przeciążeń to m.in.:

• spękane lub „rozlane” tuleje gumowe na mocowaniach resorów i wahaczy – jak guma wylewa się bokami, to długo pracowała poza zakresem,
• wyciągnięte lub jajowate otwory w ramie przy śrubach mocujących wsporniki – śruba „tańczyła” przy każdym przeładowaniu,
• podkładki i blachy „dorabiane” pod mocowania – próba ratowania wybitych miejsc bez poprawnej naprawy,
• zgniecione odboje i ograniczniki skoku – sprężyny/ resory regularnie dochodziły do końca skoku.

Jeżeli w kilku miejscach widać, że elementy pracowały „na granicy”, możesz założyć, że korpusy mostów, rura i punkty mocowań też dostały swoje, nawet jeśli jeszcze nie pękły. Taka Tatra może jeździć, ale licz się z tym, że któryś słabszy punkt w końcu puści – często właśnie rama lub zawieszenie.

Rura nośna – jak odróżnić zdrową od „zmęczonej”

Centralna rura wygląda masywnie i wielu kupujących zakłada, że „tego się nie da zajechać”. Da się – tylko objawy są inne niż przy klasycznej ramie. Z bliska rura zaczyna opowiadać historię swojego życia.

Najpierw umyj wzrokiem całą dostępność rury od przodu do tyłu. W newralgicznych miejscach (przy mostach, podpórkach, wspornikach) szukaj:

• drobnych, pajęczynowych pęknięć wzdłuż spawów fabrycznych,
• „suchej” korozji – brunatny nalot, który po przetarciu nadal odsłania chropowatą, nierówną stal,
• napraw z różnym kolorem farby – łaty i podspawy, które odcinają się od reszty powierzchni.

Weź latarkę i lusterko. Szczególnie dokładnie obejrzyj:

• miejsce, gdzie most „wchodzi” w rurę – przejścia, kołnierze, okolice śrub,
• strefy przy wspornikach resorów i drążków reakcyjnych,
• obszar pod i nad podporami żurawi i siłowników wywrotu.

Każde pęknięcie na rurze nośnej to sygnał bardzo poważny. Naprawa jest możliwa, ale wymaga dobrego spawacza, odpowiedniej technologii i demontażu osprzętu. Jeśli widzisz kilka różnych spawów w różnych miejscach rury, zwłaszcza wykonanych w różnym stylu, kalkuluj od razu koszt dużej ingerencji albo odpuszczaj temat.

Fabryczny spaw czy garażowa „salonka” – jak rozpoznać

Kiedy pierwszy raz przyglądasz się ramie Tatry, łatwo wziąć wszystko, co jest spawem, za fabrykę. Potem dziwisz się, że auto „pływa” i pęka w poprzek starej łaty. Wzrok trzeba wyostrzyć na detale.

Fabryczne spawy najczęściej są:

• powtarzalne – ten sam rodzaj ściegu w wielu miejscach, podobna szerokość, równy rytm,
• dobrze wtopione – bez nadmiernych zawulkanizowanych „gór” i kraterów,
• pokryte jednorodną powłoką – farba, ewentualnie lekka korozja, ale brak ostrych krawędzi.

Amatorskie lub serwisowe spawy naprawcze zaczynają wyglądać inaczej:

• nierówne gąsienice, raz grube, raz cienkie, z „kulami” zastygłego materiału,
• dołożone blachy bez żadnego fazowania – po prostu przyłożona łata i objechana dookoła,
• ostre krawędzie po szlifowaniu, które widać pod farbą lub konserwacją.

Jeżeli masz wątpliwość, porównaj podejrzane miejsce z innym takim samym punktem po drugiej stronie auta. Fabryka spawa symetrycznie. Jeśli po lewej jest śliczny, powtarzalny ścieg, a po prawej „kluski” i łata, wiadomo, że coś tam się już działo.

Korozja, spawy, „szpachla na ramie” – jak rozpoznać ukryte naprawy

Warstwy farby i konserwacji – kiedy to czyszczenie, a kiedy maskowanie

Niedawno oglądana Tatra wyglądała spod spodu „jak z prospektu” – wszystko czarne, równe, bez śladu rdzy. Właściciel dumnie mówił, że „zabezpieczył na zimę”. Po 10 minutach ze śrubokrętem i latarką wyszło, że nowe baranki i farby kryją pod sobą stare spawy i głęboką korozję.

Przy świeżo odmalowanej ramie lub rurze zadaj sobie kilka pytań:

• Czy farba/konserwacja jest położona równo na całości, czy miejscami grubiej, „na placki”?
• Czy na śrubach, nakrętkach, gumach też jest nowa powłoka – ktoś malował „po całości”, byle szybko?
• Czy w okolicach spawów i łat widać zgrubienia, przejścia, zacieki?

Weź śrubokręt albo szpikulec i wybierz dyskretne miejsce na spodzie podłużnicy lub ramy pomocniczej, gdzie widać podejrzanie grubą powłokę. Delikatnie podważ i spróbuj zeskrobać:

• jeśli odchodzi cienka warstwa podkładu i farby, a pod spodem jest twarda stal – w porządku,
• jeśli odpada gruba, miękka warstwa czarnej masy, a pod nią od razu sypie się ruda – to była szybka „kosmetyka” przed sprzedażą,
• jeśli czujesz pod narzędziem „pustkę” – miękko, cienko, jakby blacha się uginała – możliwa perforacja lub słabo wtopiona łata.

Nowa konserwacja nie jest niczym złym, ale powinna być robiona na czysto. Jeśli widzisz, że ktoś pomalował brud, błoto, stare zacieki oleju, to bardziej przykrywanie niż dbanie.

Magnes i szpachla – prosta metoda na „gładką” ramę

Rama Tatry nie musi być idealnie równa jak powierzchnia stołu, ale jeśli zamiast normalnych przetłoczeń czujesz pod palcami gładką taflę, włącza się lampka kontrolna. W ciężarówkach też czasem „robi się blacharkę”, tylko zamiast błotnika wypełnia się i maluje odcinki ramy.

Tu przydaje się zwykły mały magnes (nawet z reklamówki). Przejdź nim po:

• zewnętrznej stronie podłużnic w strefie za kabiną,
• odcinkach ramy w okolicy mocowania siłownika wywrotu,
• podłużnicach przy końcu ramy, tuż przed tylnym zderzakiem/ostatnim wspornikiem.

Jeżeli magnes:

• trzyma mocno – pod spodem prawdopodobnie czysta stal lub cienka warstwa kitu,
• łapie słabo albo odpada przy miejscach, które wyglądają na „pełne” – możesz mieć do czynienia z grubą warstwą szpachli,
• działa raz tak, raz inaczej na tym samym odcinku – możliwe łaty z innego materiału, duże wypełnienia.

W podejrzanym miejscu użyj śrubokręta. Wystarczy delikatne zdrapanie farby w jednym punkcie po wewnętrznej stronie podłużnicy: jeśli najpierw pojawia się szary proszek, a dopiero głęboko stal, to ramę ktoś „wyrównywał”. Może to być pozostałość po korekcie po kolizji albo próba ukrycia poważnych odkształceń.

Korozja powierzchniowa kontra konstrukcyjna – co już powinno zniechęcić

Stare Tatry rzadko są wolne od rdzy. Klucz tkwi nie w tym, czy korozja jest, tylko jak głęboko zaszła i gdzie się pojawia.

Korozja, z którą da się żyć (i którą da się rozumnie ogarnąć):

• nalotowy, równy rudy osad na dużych powierzchniach, bez wyczuwalnych pod palcem „dołów”,
• łuszcząca się farba z lekko chropowatą stalą pod spodem, ale bez widocznych wżerów,
• rdza na elementach pomocniczych – wsporniki, stopnie, osłony, które można w razie czego wymienić.

Korozja, która powinna zapalić czerwone światło:

• wżery i „kratery” na krawędziach podłużnic, przy otworach technologicznych,
• „puchnące” zgrubienia na spawach – pod farbą i rudą może być już rozwarstwiona blacha,
• cieńsza stal, którą śrubokręt jest w stanie przebić przy umiarkowanej sile,
• perforacje (dziury) w strefach mocowań resorów, drążków, podpór zabudowy.

Jeśli w miejscach przenoszących duże siły (mocowania zawieszenia, końcówki ramy, okolice centralnej rury) korozja przechodzi w perforację lub mocno osłabia przekrój, prawidłowa naprawa oznacza wstawki, wzmacniające podłużnice, często demontaż zabudowy. Kosztowo robi się to samo, co poważna naprawa powypadkowa – trzeba to wliczyć w zakup albo po prostu szukać innego egzemplarza.

Ślady po prostowaniu i „napinaniu” ramy

Wiele Tatr po dachowaniu lub mocnym „dzwonie” nie ląduje na złomie, tylko jedzie na ramownicę. To nie jest nic złego, o ile zrobiono to porządnie i rama została ustawiona zgodnie z wymiarami fabrycznymi. Problem w tym, że część napraw robi się „na oko” – łańcuchem, lewarkiem, czasem drzewem w roli punktu podparcia.

Oglądając ramę, szukaj:

• śladów po zaczepach łańcuchów – wgniecenia, podłużne rysy na krawędziach podłużnic,
• punktowych odkształceń – miejsc, gdzie blacha jest „wciągnięta” do środka albo lokalnie pogrubiona po prostowaniu,
• nienaturalnie skośnych spawów – zamiast poprzecznych, pojawia się spaw pod dziwnym kątem, jakby coś „domykano”.

Stojąc kilka metrów przed autem, spójrz wzdłuż ramy od przodu do tyłu, raz z lewej, raz z prawej strony. Każde skręcenie kabiny względem zabudowy, różna wysokość błotników, inne pochylenie tylnych świateł lewa/prawa – to potencjalny dowód, że rama kiedyś dostała i ktoś ją prostował nie do końca poprawnie.

Zawieszenie na resorach i wahaczach – gdzie luz oznacza duży koszt

Niektórzy kupujący uspokajają się, że „resor to resor, najwyżej się tulejki wymieni”. Tymczasem w Tatrze zaniedbane zawieszenie potrafi w krótkim czasie doprowadzić do pęknięć ramy pomocniczej, mocowań, a nawet rury nośnej.

Przy oględzinach zawieszenia zwróć uwagę na:

• sprężyste „siedzenie” resorów – jeśli pakiety są spłaszczone, liście przylegają do siebie na całej długości i brak między nimi prześwitów, to znak dużego zmęczenia,
• pęknięcia liści, szczególnie pierwszego (głównego) i drugiego – często zaczynają się od krawędzi otworów na strzemiona,
• sworznie i tuleje – poproś drugą osobę o bujanie autem (skakanie na ramie lub stopniu) i obserwuj, czy ucha resorów nie „jeżdżą” w bok,
• drążki reakcyjne – gumy nie mogą być popękane, wyrwane, ani „pływać” w gniazdach.

Jak „próba drogowa” zdradza zmęczoną ramę i zawieszenie

Kierowca wsiadł „tylko na kółko po placu”, bo sprzedający twierdził, że „nie ma czasu na wyjazd w trasę”. Po trzecim przejeździe po nierównościach rama zaczęła wyraźnie „pracować”, a kabina poszła w inną stronę niż zabudowa. W kabinie stukało, ale na zewnątrz było jeszcze ciekawiej.

Jeśli auto da się wyprowadzić na drogę, nawet krótką, wykorzystaj to maksymalnie. Kilka prostych manewrów potrafi ujawnić rzeczy, których z dołu nie widać:

• jazda po poprzecznych nierównościach (tarka, płyty, ślady po koleinach) – słuchaj, skąd biorą się stuki; głuche „łupnięcia” z jednego rogu często oznaczają luźne mocowania resoru lub pęknięcia w ramie pomocniczej zabudowy,
• łagodne slalomy na niskiej prędkości – jeśli kabina „płynie” w jedną stronę, a towarówka lub wywrotka wyraźnie z opóźnieniem, rama może być skręcona lub zawieszenie ma ogromne luzy,
• hamowanie z 40–50 km/h na prostym odcinku – obserwuj, czy auto nie „składa się” w jedną stronę; dodatkowo ktoś stojący z boku zobaczy, czy rama nie „faluje”,
• ruszanie pod lekką górkę przy skręconych kołach – trzaski, przeskoki i metaliczny „jęk” z tyłu to czasem resor pękający pod obciążeniem lub pracująca na pęknięciu rama pomocnicza.

Poproś, aby ktoś stanął z zewnątrz i patrzył na auto z tyłu podczas jazdy po dziurach. Bujanie się skrzyni względem kabiny w przeciwnych fazach, widoczne „odklejanie się” jednego narożnika zabudowy od ramy – to sygnał, że układ nośny i zawieszenie są już dawno po terminie remontu.

Centralna rura nośna – serce Tatry pod lupą

Jeden z kupujących przyznał kiedyś, że „na rurę nawet nie spojrzał, bo myślał, że jak okrągła, to nie pęka”. Po roku szukał już nowej Tatry, bo pęknięcie przy moście rozeszło się tak, że naprawa przestała mieć sens.

Centralna rura w Tatrach to nie ozdoba ani osłona – to główny element nośny. Jej stan często decyduje, czy w ogóle jest sens dalej oglądać auto. Sprawdź ją dokładnie, najlepiej na kanale lub podnośniku:

• strefy przy mocowaniu mostów – obejrzyj całą dookoła, nie tylko z boków; szukaj podłużnych pęknięć, „pajączków” przy spawach i śladów po szlifowaniu,
• miejsca uchwytów wahaczy i drążków reakcyjnych – każdy dodatkowy spaw lub łata w tych strefach jest podejrzany, bo przenoszą ogromne siły,
• odcinek pod skrzynią biegów i silnikiem – tu często zbiera się olej z wycieków, a mieszanka oleju i błota długoterminowo robi swoje; po zeskrobaniu nagaru zobacz, czy nie ma wżerów i pęknięć.

Przeciągnij dłonią (w rękawicy) po całym obwodzie rury, tyle ile się da. Wyczuwalne „schodki” i uskoki w miejscach, które wyglądają na fabrycznie gładkie, wskazują na wcześniejsze naprawy. Przy podejrzeniu pęknięcia delikatnie obstukaj rurę młotkiem gumowym lub drewnianym trzonkiem – zmiana dźwięku z „dzwoniącego” na głuchy może oznaczać osłabienie ścianki albo łaty od środka.

Ramki mostów, półosie i wahacze – kiedy „błahy luz” oznacza duży wydatek

Sprzedający często machają ręką: „tam tylko lekki luz na krzyżaku, sto złotych i zrobione”. Kilka miesięcy jazdy z takim „lekkim luzem” potrafi jednak załatwić mocowania wahaczy i doprowadzić do pęknięć w ramie pomocniczej.

Pod autem przyjrzyj się dokładnie:

• ucha wahaczy przy ramie i przy moście – gumy lub tuleje nie mogą być „wyjedzone” do kości, a śruby nie powinny mieć jajowatych otworów w mocowaniach,
• gniazda półosi – nadmierne wycieki oleju, brud zmieszany z olejem i metaliczne opiłki przy korkach spustowych to sygnał, że w środku może być wesoło,
• drążki reakcyjne – przy mocnym bujaniu autem nie powinno być widać, że końcówki wędrują kilka milimetrów w każdą stronę w gnieździe.

Zapytaj, czy mosty były kiedykolwiek wyjmowane. Ślady po rozpinaniu (nowe śruby, świeża farba tylko na jednym mocowaniu, braki oryginalnych podkładek dystansowych) mogą oznaczać wcześniejsze naprawy po kolizji lub przeładowaniach. To samo w sobie nie dyskwalifikuje auta, ale każe patrzeć podejrzliwiej na całą linię napędową i ramę.

Rama pomocnicza i zabudowa – jak nie kupić „bananu” zamiast wywrotki

Jeden z przewoźników kupił „okazyjną” wywrotkę – piękna skrzynia, progi jak od linijki. Dopiero po pierwszym załadunku gruzu okazało się, że przy kiprowaniu podłoga „łapie” o ramę pomocniczą, a siłownik pracuje pod krzywym kątem.

Przy zabudowach (wywrotki, hakowce, skrzynie, żurawie) obejrzyj nie tylko główną ramę, ale i to, na czym stoi zabudowa:

• ramy pomocnicze – powinny mieć równy przekrój na całej długości, bez „łódek” i widocznego wygięcia na środku; patrz wzdłuż z boku i z tyłu, jak po lufie karabinu,
• mocowania poprzeczne – poprzeczki łączące lewą i prawą stronę nie mogą być „przyklejone” łatami od spodu; typowy numer to naspawanie kątownika „dla wzmocnienia”, gdy oryginalny przekrój już się męczy,
• punkty mocowania siłownika wywrotu – każde pęknięcie, „pajęczyna” przy uchwytach, świeże spawy w tym miejscu to powód do rygorystycznej kalkulacji kosztów.

Unieś delikatnie skrzynię (jeśli układ hydrauliczny sprawny) i zobacz, co dzieje się przy maksymalnym wysunięciu siłownika. Przesunięcie skrzyni na bok, widoczne skręcenie ramy pomocniczej lub pękające spawy przy wspornikach oznaczają, że konstrukcja już raz weszła w stan graniczny. Taka Tatra może jeszcze chwilę pojeździ, ale pod nowym właścicielem często „dokańcza dzieło”.

Uchwyty, wsporniki i „drobiazgi”, które niszczą ramę po cichu

Przy jednej z oględzin okazało się, że największym wrogiem ramy nie był ładunek, tylko niewinnie przyspawany zbiornik hydrauliki. Wspornik dotykał podłużnicy na ostrej krawędzi i po kilku latach jazdy pęknięcie poszło dokładnie po tej linii.

Przyjrzyj się wszystkim „dodatkom”, jakie fizycznie dotykają ramy lub rury:

• wspornikom zbiorników paliwa i powietrza – czy są przykręcone w oryginalne miejsca, czy ktoś dorobił blaszki i „złapał” na dwa byle jakie wkręty w innym miejscu,
• stopniom, skrzynkom narzędziowym, uchwytom na łopaty – spawane bezpośrednio do podłużnic i rury potrafią tworzyć ogniska naprężeń i rdzy,
• instalacji pneumatycznej i hydraulicznej – przewody nie powinny „wisieć” na ramie; jeśli ktoś złapał je metalową obejmą bez gumy, z czasem wytrą rowek w stali.

Wszelkie ostre zakończenia blach przyspawanych do ramy lub rury, szczególnie jeśli krawędź kończy się dokładnie w miejscu ugięcia, to przepis na pęknięcie. Drobne „ulepszenia” poprzednich właścicieli bywają bardziej destrukcyjne niż lata ciężkiej pracy w kopalni.

Porównanie stron i osi – jak sokole oko zastępuje ramownicę

Nie zawsze masz dostęp do profesjonalnej ramownicy czy pomostu pomiarowego. Czasem wystarczy cierpliwość i kilka prostych trików wzrokowych, żeby wychwycić krzywizny.

Ustaw auto na możliwie równym podłożu. Obejdź je kilka razy, patrząc na te same detale po lewej i prawej stronie:

• odległość między oponą a nadkolem po obu stronach tej samej osi – jeśli różnica jest wyraźna, a ciśnienia w oponach są zbliżone, coś jest nie tak z zawieszeniem lub ramą,
• położenie piasty względem błotnika – przy niektórych zabudowach to jedyny stały punkt odniesienia; piasta nie powinna „uciekać” do przodu lub do tyłu względem krawędzi błotnika,
• kąt pochylenia resorów – spójrz z boku, czy pakiet nie „staje dęba” po jednej stronie, podczas gdy z drugiej ma normalny łuk.

Z tyłu stań dokładnie na osi pojazdu i patrz wzdłuż linii opon. Jeżeli któraś oś „patrzy” w bok (koła są ustawione minimalnie krzywo względem reszty), zwykle nie jest to tylko kwestia geometrii. Niekiedy to efekt poprzesuwanych mocowań, skręconej ramy pomocniczej albo wstawianych „na oko” podkładek.

Historia eksploatacji – jak odczytać ją z ramy i zawieszenia

Sprzedający często mówią: „jeździła lekko, tylko pod piasek”. Tymczasem rama opowiada inną historię: poodbijane dolne krawędzie podłużnic, wgniecenia od kamieni, spawy przy mocowaniach resorów – prawie jak zapis z tachografu, tylko dla blachy.

Spójrz na auto całościowo i spróbuj połączyć kropki:

• świeża zabudowa na starej ramie – nowy kipper na ramie z licznymi wzmocnieniami i łatami w tylnej części może oznaczać, że poprzednia skrzynia „zabiła” ramę przeciążeniami,
• ciężkie ogumienie terenowe przy braku innych modyfikacji – jeśli auto ma agresywne opony, ale reszta wygląda jak po lekkiej dystrybucji, może to być ex-kopalniana lub ex-lesna Tatra, która dostała w kość dużo bardziej niż „miejskie” podwozie,
• liczne otwory po dawnych mocowaniach – dziury po starych zabudowach, niezaślepione otwory w ramie, resztki wsporników; każde dodatkowe wycięcie osłabia przekrój, a ich suma daje obraz, ile razy auto zmieniało rolę.

Zderz te obserwacje z dokumentami, tabliczkami znamionowymi zabudowy, numerami na ramie. Niespójności – rocznik ramy nie pasuje do opisu pracy, zabudowa młodsza o kilka lat od podwozia, brak papierów na przebudowę – to sygnał, że zanim wejdziesz w remont ramy i zawieszenia, trzeba policzyć nie tylko koszty, ale i ryzyko formalne.

Najczęściej zadawane pytania (FAQ)

Na co zwrócić uwagę przy ramie Tatry przed zakupem używanej ciężarówki?

Scenariusz jest prosty: wchodzisz pod auto, świeci się świeża farba, a sprzedawca powtarza „rama zdrowa, proszę pana”. Wystarczy jednak latarka i śrubokręt, żeby ten obrazek szybko się rozsypał. Klucz to szukanie słabych miejsc, a nie podziwianie koloru.

Sprawdź przede wszystkim:

• okolice mocowań resorów, osi i siłowników wywrotki – tam pojawiają się pierwsze pęknięcia i „banany” ramy,
• strefy przy centralnej rurze nośnej i jej łączenia z ramą pomocniczą,
• miejsca po spawach i „łatkach” – świeże spawy, nadlewki, nienaturalne wzmocnienia często oznaczają dawne pęknięcia.

Jeżeli śrubokręt łatwo wchodzi w skorodowaną stal albo magnes „gubi się” na podejrzanie grubych miejscach, licz koszty remontu albo szukaj innego auta.

Jak rozpoznać, czy Tatra jest po wojsku, z budowy czy z kopalni i jakie ma to znaczenie dla ramy?

Nieraz wystarczy 5 minut rozmowy i kilka rzutów oka, żeby wiedzieć, czy Tatra miała lekkie czy ciężkie życie. Auto po wojsku będzie miało często niski przebieg, ale za to dużo jazdy w terenie i ślady korozji od długiego stania. Z kolei egzemplarz z kopalni niekoniecznie ma duży przebieg, ale za to ramę zbombardowaną kamieniami i przeciążeniami.

W praktyce:

• wojsko – szukaj korozji od spodu, sparciałych gum, brutalnych „polowych” spawów i wzmocnień,
• budowa – kontroluj tylne partie ramy, mocowania wywrotki i siłownika, ślady przeładowań (wygięta rama, popękane podłużnice),
• kopalnia/żwirownia – oglądaj wszystko wokół osi i rury nośnej, pęknięcia przy mocowaniach mostów, wgniecenia od kamieni.

Im cięższe warunki pracy, tym bardziej podejrzliwie trzeba traktować nawet ładnie wyglądające podwozie.

Jakie narzędzia zabrać, żeby rzetelnie sprawdzić ramę i zawieszenie Tatry?

Wielu kupujących przyjeżdża „na oko” – w jeansach, bez niczego. Potem są zdziwieni, że nie zauważyli pękniętej rury nośnej pod grubą warstwą błota. Kilka prostych rzeczy potrafi zrobić ogromną różnicę.

Przygotuj:

• mocną latarkę lub czołówkę – żeby zajrzeć w zakamarki przy mostach i resorach,
• rękawice, stare ubranie i coś, na czym możesz się położyć pod autem,
• małe lusterko – do podglądania górnych części ramy, nad mostami, przy centralnej rurze,
• magnes i śrubokręt/szpikulec – do sprawdzania, czy nie ma grubej szpachli i zgnitej stali,
• marker lub kredę – żeby zaznaczyć znalezione pęknięcia i wrócić do nich przy ostatecznej decyzji.

Bez tego zwykle oglądasz tylko to, co sprzedający chce, żebyś zobaczył.

Jak sprawdzić zużycie zawieszenia w Tatrze podczas oględzin?

Często już po pierwszych ruchach kierownicą i „poskakaniu” po ramie widać, czy auto trzyma się kupy. Jeden klient opowiadał, że wystarczyło, że kolega stanął na zderzaku i poskakał – a cały przód auta tańczył jak galareta.

Podczas statycznych oględzin:

• poproś drugą osobę, żeby kręciła kierownicą przy zgaszonym silniku, a Ty obserwuj drążki, wahacze i mocowania – nie powinny mieć wyraźnych luzów,
• poszarpuj koła na boki i góra–dół – wszelkie stuki i luzy w piastach, sworzniach i tulejach to zapowiedź dużych wydatków,
• popatrz, jak resory „siadają”, gdy ktoś mocno skacze na stopniu lub ramie – nierównomierne ugięcie po stronach to zły znak.

Na jeździe próbnej słuchaj stuków z okolic osi, obserwuj, czy auto nie „pływa” po drodze i czy nie ściąga przy hamowaniu.

Jakie pęknięcia ramy lub rury nośnej w Tatrze dyskwalifikują zakup?

Cienkie ryski przy spawach osłon to jedno, a poważne pęknięcia konstrukcji nośnej – zupełnie inna bajka. Jeden kupujący zbagatelizował „małą szczelinę” przy mocowaniu tylnego mostu; po miesiącu rama dosłownie się załamała z pełnym ładunkiem.

Na czerwono zapala się lampka, gdy:

• pęknięcia przechodzą przez całą grubość podłużnicy lub rury nośnej, szczególnie w okolicach mocowań osi i siłowników,
• widać kilka „napraw” w tym samym miejscu – spaw na spawie, dodatkowe kątowniki, łaty na łatę,
• rama jest wyraźnie skręcona lub „bananowata” – kabina stoi krzywo, zabudowa nie przylega równo, auto stoi „na trzy koła”.

Takie uszkodzenia zwykle oznaczają remont, który zje połowę wartości auta albo całkowity brak opłacalności naprawy.

Czy świeżo pomalowana rama Tatry powinna budzić niepokój?

Świeża czerń pod spodem wygląda kusząco, ale często to tylko „makijaż” przed sprzedażą. Zdarza się, że ktoś w weekend myje auto, zamalowuje rdzę na czarno i liczy, że nikt nie przyjedzie z latarką i magnesem.

Jeśli rama jest świeżo po malowaniu:

• szukaj śladów szlifowania i niedomalowanych krawędzi – tam czasem przebija się prawdziwy stan,
• podważ gdzieś delikatnie farbę śrubokrętem w mało widocznym miejscu – zobaczysz, czy pod spodem jest zdrowa stal, czy łuszcząca się rdza,
• przeciągnij dłonią po spodzie – grube „gluty” farby i masy antykorozyjnej mogą kryć spawy i łatane pęknięcia.

Malowanie samo w sobie nie jest niczym złym, ale bez dokładnych oględzin od spodu traktuj je jako ostrzeżenie, a nie zaletę.

O co konkretnie zapytać sprzedającego w temacie ramy i zawieszenia Tatry?

Rozmowa przy aucie często mówi więcej niż ogłoszenie. Ktoś, kto ma czyste intencje, zwykle bez problemu opowiada, co było robione, a co zaniedbane. Ten, kto kluczy i zbywa pytania, od razu budzi czujność.

Najważniejsze punkty

• Na pierwszy rzut oka „okazyjna” Tatra może wyglądać dobrze, ale pęknięta rama, zużyte zawieszenie i krzywa kabina szybko zamieniają ją w dawce części zamiast w auto do zarabiania.
• Stan ramy i zawieszenia jest ważniejszy niż silnik, skrzynia czy świeża kabina – poważne uszkodzenia konstrukcji nośnej oznaczają remont liczony w dziesiątkach tysięcy lub faktyczny koniec pojazdu.
• Charakter pracy auta (budowa, las, kopalnia, wojsko) zostawia wyraźny ślad na podwoziu: kopalnia i ciężki teren to skrajne przeciążenia, uderzenia i korozja, które kumulują się właśnie w ramie i mostach.
• Tatry „z cywila” zwykle są bardziej zadbane serwisowo, ale często przeładowywane; egzemplarze po wojsku mają małe przebiegi, lecz duże zużycie gum i tulei oraz ślady garażowych przeróbek; auta z kopalni są zazwyczaj najbardziej zajechane konstrukcyjnie.
• Już na etapie rozmowy ze sprzedającym trzeba ustalić pochodzenie pojazdu, typ zabudowy i rodzaj pracy (teren/asfalt), bo to od razu podpowiada, które odcinki ramy i elementy zawieszenia są najbardziej podejrzane.
• Najostrzejszych oględzin wymagają wywrotki, auta z HDS-em, wieloosiowe konfiguracje 6×6, 8×8, 10×10 oraz egzemplarze ex-wojsko z napędem na wszystkie osie – wizualnie mogą wyglądać dobrze, a mieć za sobą bardzo ciężkie życie „od spodu”.
